淮安華立儀表專業生產通用型智能溫度變送器,我們?yōu)轭櫩吞峁┻x型方案，完善的售后服務。"為客戶節省成本，創造最大化的價值，和客戶實現雙贏。"是我們的宗旨，期待與您的合作！
產品概述：
HL專業生產的通用型智能溫度變送器輸入單路或雙路熱電偶、熱電阻信號，變送輸出隔離的單路或雙路線性的電流或電壓信號，并提高輸入、輸出、電源之間的電氣隔離性能。
技術特點:
HL專業生產的通用型智能溫度變送器采用了先進的數字化技術，具備了傳統模擬儀表所不具備的多項先進性能，在對高、低頻干擾信號的抑制方面均有著優異表現，即使在大功率變頻控制系統中依然能夠可靠應用，同時，數字化技術的應用徹底克服了傳統溫度變送器線性差的缺點，內部采用數字化調校、無零點及滿度電位器、自動動態校準零點、溫度飄移自動補償?shù)戎T多先進技術，并符合IEC61000-4-4:1995中所規定的第四類(惡劣工業現場)環境對產品的抗電磁干擾要求,這一系列技術的應用使產品的穩定性及可靠性得到科學的保證。HL專業生產的通用型智能溫度變送器各項技術領先國際先進水平.
適用性:
HL專業生產的通用型智能溫度變送器可以在單元組合儀表及DCS、PLC等系統配套使用，在油田、石化、制造、電力、冶金等行業的重大工程中有著廣泛應用。
技術參數:
系統傳輸準確度：±0.2%×F·S
溫度漂移：≤0.0015%F·S/℃
冷端溫度補償準確度：±0.1% 測量熱電阻時允許的引線電阻：≤50Ω
工作溫度：工業級標準 -10～+55℃
電流輸出允許外接的負載阻抗:4-20mA輸出時0~500Ω；0-10mA輸出時0~1KΩ需要更大的負載能力請在訂貨時說明。
電磁兼容:符合IEC61000-4-4:1995中所規定的第四類(惡劣工業現場)環境對產品的抗電磁干擾要求.
輸入/輸出/電源/通訊/雙路間絕緣強度：≥1500V.ac
儲運環境溫度：-40～+80℃
相對濕度：10-90％RH（40℃時）
供電電源：交流： AC 95～265V
直流：DC12V～32V（反接保護）
輸入功率：0.9～1.8W（與型號有關，詳見本手冊附錄中關于輸入功率的計算方法）
通訊接口：RS232 或 RS485，MODBUS軟件協議（選配）。
外形尺寸：寬×高×深：22.5×100×115mm
凈 重：140g±20g
通用型智能溫度變送器供電電源：
AC 95~265V
DC 20~32V
輸入功率：0.9~1.8W(與型號有關，詳見產品手冊附錄中關于輸入功率的計算方法)
輸入信號斷線時的輸出狀態:
輸出狀態有跟隨方式、報警方式兩種狀態可設置。
型譜
|
型 號
|
|
|
|
|
說 明 |
| HL |
× |
× |
× |
× |
通用型溫度變送器 |
| 輸入回路 |
|
|
|
|
缺省為單回路 |
| D |
|
|
|
雙回路（相互隔離） |
| 第一路輸出 |
1 |
|
|
4-20mA |
| 2 |
|
|
1-5V |
| 3 |
|
|
0-10mA |
| 4 |
|
|
0-5V |
| 5 |
|
|
0-10V |
| 第二路輸出 |
|
|
缺省為無第二輸出 |
| 1 |
|
4-20mA |
| 2 |
|
1-5V |
| 3 |
|
0-10mA |
| 4 |
|
0-5V |
| 5 |
|
0-10V |
| 供電方式 |
|
缺省為交流220V |
| D |
直流24V |
選型說明:
1.輸入信號類型
熱電偶：K、E、S、B、J、R、N、T
熱電阻：Pt100、Cu100、Cu50、BA1、BA2
其它輸入、輸出類型另行特殊訂制；
2.單通道產品最多可以有兩路輸出，雙通道產品每通道只能對應一路輸出。
3.雙通道產品輸入信號如需不同，請與本公司聯系特殊訂貨；
4.含通訊、報警產品僅單輸入，并且最多只有一路模擬信號輸出。
通用型智能溫度變送器面板指示:
PWR：電源指示燈(綠色)；
ALM：輸入信號報警指示燈(紅色)；
正常工作狀態時該指示燈不亮；
輸入信號故障時閃爍；
輸入信號超量程時長亮。
接線圖:

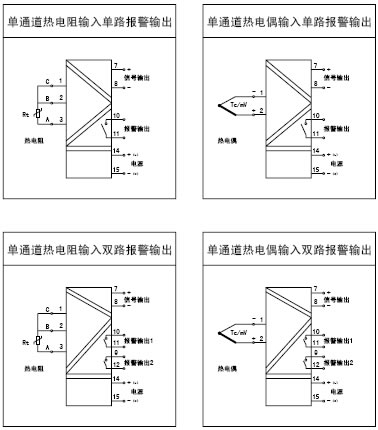

單輸入儀表接線圖
寬×高×深(12.8×100×115mm)

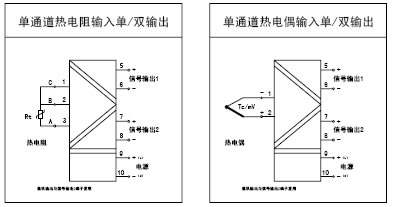

溫度變送器單輸入儀表接線圖
寬×高×深(18×100×115mm)

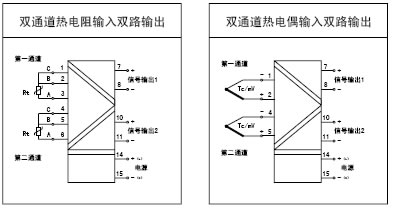

溫度變送器雙通道雙輸出儀表接線圖
寬×高×深(18×100×18mm)
通用型智能溫度變送器說明：
1. 儀表供電形式有直流和交流，請注意區分！220V供電,產品的電源線接入圖中電源端子L、N之間，L接相線，N接零線。
2.如接地線可靠接地，可確保本產品符合IEC61000-4-4：1995中第三類工業現場環境對抗電磁干擾的要求，如不接地線則會降低該項指標，但仍然可保證符合第二類以下的工業現場環境的應用，這已適用于絕大部分的工業現場。
校準:
本產品采用智能化數字化設計，可長期保證準確度在本手冊規定范圍之內。如需校準請選配本公司提供的專用手持式中文編程器進行操作。
|
