K型熱電偶
關鍵字：熱電偶,,K型熱電偶,,,,,,,,, |
.jpg)
淮安華立儀表專業生產K型熱電偶，我們?yōu)轭櫩吞峁┻x型方案，完善的售后服務。"為客戶節省成本，創造最大化的價值，和客戶實現雙贏。"是我們的宗旨，期待與您的合作！
華立專業生產的K型熱電偶是我們的拳頭產品，我們按照客戶的要求進行生產，嚴格把關生產的每一個細節，讓客戶用的放心，省心，舒心。K型熱電偶在客戶的使用中受到了客戶的一致好評，歡迎大家來電咨詢！
產品概述：
工業用裝配式K型熱電偶作為一種溫度傳感器，K型熱電偶通常和顯示儀表，記錄儀表和電子調節器配套使用。裝配式K型熱電偶可以直接測量各種生產中從0℃到1300℃范圍的液體蒸汽和氣體介質以及固體的表面溫度。 根據國家規定，HL專業生產的符合IEC國際標準分度號的鉑銠 30－鉑銠6、鉑銠10－鉑、鎳鉻－鎳硅、鎳鉻－康銅等等的裝配式熱電偶。 裝配K型熱電偶通常由感溫元件、安裝固定裝置和接線盒等主要部件組成。熱電特性是物質具有的一種普遍特性，但只有熱電勢與溫度的關系曲線線性好、穩定性好、重復性好、熱電勢率較大、容易標準化、材料資源豐富、容易提純、耐蝕性好的一對金屬導體才能成為熱電偶的制作材料。K型熱電偶是應用最為廣泛的現場測溫儀表。
產品特點：
檢出(測溫)元件熱電偶是工業上最常用的溫度檢測元件之一。必須配二次儀表，其優點是：
①測量精度高。因熱電偶直接與被測對象接觸，不受中間介質的影響。
②測量范圍廣。常用的熱電偶從-50~+1600℃均可連續測量，某些特殊熱電偶最低可測到-269℃（如金鐵鎳鉻），最高可達+2800℃（如鎢-錸）。
③構造簡單，使用方便。熱電偶通常是由兩種不同的金屬絲組成，而且不受大小和開頭的限制，外有保護套管，用起來非常方便。
2根據溫度測量范圍及精度，選用相應分度號的熱電偶 使用溫度在1300~1800℃，要求精度又比較高時，一般選用B型熱電偶；要求精度不高，氣氛又允許可用鎢錸熱電偶，高于1800℃一般選用鎢錸熱電偶；使用溫度在1000~1300℃要求精度又比較高可用S型熱電偶和N型熱電偶；在1000℃以下一般用K型熱電偶和N型熱電偶，低于400℃一般用E型熱電偶；250℃下以及負溫測量一般用T型電偶，在低溫時T型熱電偶穩定而且精度高。
測量范圍及允許誤差范圍
|
熱電偶類別
|
代號
|
分度號
|
測量范圍
|
基本誤差限
|
|
鎳鉻－康銅
|
WRK
|
E
|
0－800℃
|
±0.75%t
|
|
鎳鉻－鎳硅
|
WRN
|
K
|
0－1300℃
|
±0.75%t
|
|
鉑銠 13 -鉑
|
WRB
|
R
|
0-1600℃
|
±0.25%t
|
|
鉑銠 10 －鉑
|
WRP
|
S
|
0－1600℃
|
±0.25%t
|
|
鉑銠 30 －鉑銠 6
|
WRR
|
B
|
0－1800℃
|
±0.25%t
|
注：t為感溫元件實測溫度值（℃）
熱電偶時間常數
|
熱惰性級別
|
時間常數（秒）
|
熱惰性級別
|
時間常數（秒）
|
|
Ⅰ
|
90－180
|
Ⅲ
|
10－30
|
|
Ⅱ
|
30－90
|
Ⅳ
|
＜10
|
熱電偶公稱壓力：一般是指在工作溫度下保護管所能承受的靜態外壓而破裂。
熱電偶最小插入深度：應不小于其保護套管外徑的8－10倍（特列產品例外）
絕緣電阻：當周圍空氣溫度為15－35℃，相對濕度＜80％時絕緣電阻≥5兆歐（電壓100V）。具有防濺式接線盒的熱電偶，當相對溫度為93± 3℃ 時，絕緣電阻≥0.5兆歐（電壓100V）
高溫下的絕緣電阻： 熱電偶在高溫下，其熱電極（包括雙支式）與保護管以及雙支熱電極之間的絕緣電阻（按每米計）應大于下表規定的值。
|
規定的長時間使用溫度（℃）
|
試驗溫度（℃）
|
絕緣電阻值（Ω）
|
|
≥600
|
600
|
72000
|
|
≥ 800
|
800
|
25000
|
|
≥1000
|
1000
|
5000
|
.jpg)
K型熱電偶分度表
溫度單位：℃ 電壓單位：mV) 參考溫度點：0℃(冰點)
| 溫度 |
0 |
-10 |
-20 |
-30 |
-40 |
-50 |
-60 |
-70 |
-80 |
-90 |
-95 |
-100 |
| -200 |
-5.8914 |
-6.0346 |
-6.1584 |
-6.2618 |
-6.3438 |
-6.4036 |
-6.4411 |
-6.4577 |
? |
? |
? |
? |
| -100 |
-3.5536 |
-3.8523 |
-4.1382 |
-4.4106 |
-4.669 |
-4.9127 |
-5.1412 |
-5.354 |
-5.5503 |
-5.7297 |
-5.8128 |
-5.8914 |
| 0 |
0 |
-0.3919 |
-0.7775 |
-1.1561 |
-1.5269 |
-1.8894 |
-2.2428 |
-2.5866 |
-2.9201 |
-3.2427 |
-3.3996 |
-3.5536 |
| 溫度 |
0 |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
95 |
100 |
| 0 |
0 |
0.3969 |
0.7981 |
1.2033 |
1.6118 |
2.0231 |
2.4365 |
2.8512 |
3.2666 |
3.6819 |
3.8892 |
4.0962 |
| 100 |
4.0962 |
4.5091 |
4.9199 |
5.3284 |
5.7345 |
6.1383 |
6.5402 |
6.9406 |
7.34 |
7.7391 |
7.9387 |
8.1385 |
| 200 |
8.1385 |
8.5386 |
8.9399 |
9.3427 |
9.7472 |
10.1534 |
10.5613 |
10.9709 |
11.3821 |
11.7947 |
12.0015 |
12.2086 |
| 300 |
12.2086 |
12.6236 |
13.0396 |
13.4566 |
13.8745 |
14.2931 |
14.7126 |
15.1327 |
15.5536 |
15.975 |
16.186 |
16.3971 |
| 400 |
16.3971 |
16.8198 |
17.2431 |
17.6669 |
18.0911 |
18.5158 |
18.9409 |
19.3663 |
19.7921 |
20.2181 |
20.4312 |
20.6443 |
| 500 |
20.6443 |
21.0706 |
21.4971 |
21.9236 |
22.35 |
22.7764 |
23.2027 |
23.6288 |
24.0547 |
24.4802 |
24.6929 |
24.9055 |
| 600 |
24.9055 |
25.3303 |
25.7547 |
26.1786 |
26.602 |
27.0249 |
27.4471 |
27.8686 |
28.2895 |
28.7096 |
28.9194 |
29.129 |
| 700 |
29.129 |
29.5476 |
29.9653 |
30.3822 |
30.7983 |
31.2135 |
31.6277 |
32.041 |
32.4534 |
32.8649 |
33.0703 |
33.2754 |
| 800 |
33.2754 |
33.6849 |
34.0934 |
34.501 |
34.9075 |
35.3131 |
35.7177 |
36.1212 |
36.5238 |
36.9254 |
37.1258 |
37.3259 |
| 900 |
37.3259 |
37.7255 |
38.124 |
38.5215 |
38.918 |
39.3135 |
39.708 |
40.1015 |
40.4939 |
40.8853 |
41.0806 |
41.2756 |
| 1000 |
41.2756 |
41.6649 |
42.0531 |
42.4403 |
42.8263 |
43.2112 |
43.5951 |
43.9777 |
44.3593 |
44.7396 |
44.9293 |
45.1187 |
| 1100 |
45.1187 |
45.4966 |
45.8733 |
46.2487 |
46.6227 |
46.9955 |
47.3668 |
47.7368 |
48.1054 |
48.4726 |
48.6556 |
48.8382 |
| 1200 |
48.8382 |
49.2024 |
49.5651 |
49.9263 |
50.2858 |
50.6439 |
51.0003 |
51.3552 |
51.7085 |
52.0602 |
52.2354 |
52.4103 |
| 1300 |
52.4103 |
52.7588 |
53.1058 |
53.4512 |
53.7952 |
54.1377 |
54.4788 |
54.8186 |

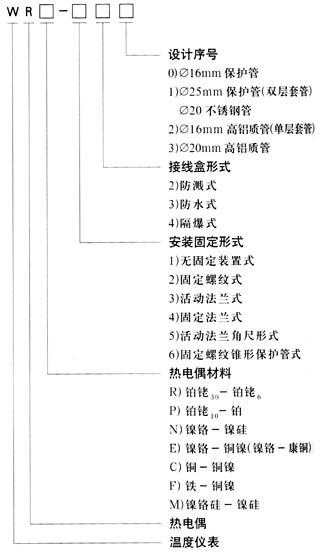

K型熱電偶選型資料
| W |
R |
? |
? |
? |
規格 |
? |
內容 |
| ? |
? |
N |
? |
? |
? |
? |
鎳鉻-鎳硅 |
| ? |
? |
E |
? |
? |
? |
? |
鎳鉻-銅鎳 （鎳鉻-康銅） |
| ? |
? |
? |
? |
1 |
? |
? |
無固定式裝置式 |
| ? |
? |
? |
? |
2 |
? |
? |
固定螺紋式 |
| ? |
? |
? |
- |
3 |
? |
? |
活動式法蘭 |
| ? |
? |
? |
? |
4 |
? |
? |
固定法蘭式 |
| ? |
? |
? |
? |
5 |
? |
? |
活動法蘭角尺形式 |
| ? |
? |
? |
? |
6 |
? |
? |
固定螺紋錐形保護管式 |
| ? |
? |
? |
? |
? |
2 |
? |
防濺式 |
| ? |
? |
? |
? |
? |
3 |
? |
防水式 |
| ? |
? |
? |
? |
? |
4 |
? |
隔爆式 |
| ? |
? |
? |
? |
? |
? |
0 |
ø16mm保護管 |
| ? |
? |
? |
? |
? |
? |
1 |
ø25mm保護管（雙層套管） |
| ? |
? |
? |
? |
安裝固定形式 |
接線盒形式 |
2 |
ø16mm高鋁質管（單層套管） |
| ? |
? |
? |
? |
? |
? |
3 |
ø20mm高鋁質管 |
| ? |
? |
? |
? |
? |
? |
設計序號 |
? |
| W |
R |
□ |
- |
□ |
□ |
□ |
? |
ITS-90國際溫度標準(JIS C 1602-1995,ASTM E230-1996,IEC 584-1-1995)
|
| |
