淮安華立儀表專業生產智能配電器，我們?yōu)槟峁I(yè)的產品選型，現場安裝調試，24小時技術熱線支持。歡迎廣大客戶前來洽談選購。
產品概述：
HL專業生產的HLNPGL-C型智能配電器采用智能控制芯片技術，完全實現數字式測量及變送。使產品精度高、線性化好、長期穩定性強。該智能配電器可為傳感器等需要供電的一次儀表提供DC24V電源，并可接收一路或二路一次儀表輸出的各種線性信號，在經過儀表處理后，變送輸出相互隔離的單路、雙路最高三路的電壓或電流信號。輸入、輸出、電源之間提供電氣隔離。智能配電器適用于各種工業場合的DCS、PLC控制系統等需要。HL專業生產的HLNPGL-C型智能配電器已經廣泛用于化工、石油、冶金、輕工、食品、電力、能源管理、機械制造等行業的自控工程之中。智能配電器采用了儀表超大規模集成電路開發設計的新一代多輸入方式的位式控制儀表。儀表機盒內沒有可動調整部件，所有的參數設置、功能方式選擇、模擬量輸入輸出的準確度校驗均通過儀表面板上的按鍵實現，可靠性、穩定性得以保證。同時，智能配電器采具備了傳統模擬配電器所不具備的多項先進性能，對高、低頻干擾信號的抑制方面均有著優異表現，即使在 大功率變頻控制系統中依然能夠可靠應用，內部采用數字化調校、無零點及滿度電位器、自動動態校準零點、溫度漂移自動補償、配電電源短路及輸入反接保護功能等諸多先進技術，并符合IEC61000-4-4:1995中所規定的第四類(惡劣工業現場)環境對產品的抗電磁干擾要求，這一系列技術的應用使產品的穩定性及可靠性得到科學的保證。
技術指標：
1、精 度：±0.2%×FS
2、溫度漂移：≤0.0015% FS/℃
3、工作溫度：工業級標準 –10~+60℃
4、輸入阻抗：電流時：≤250Ω；電壓時：500KΩ
5、電流輸出：可以帶負載4~20mA輸出時≤500Ω；0~10mA輸出時≤1KΩ。
6、電壓輸出：內部阻抗250Ω±5‰
7、輸出保護：輸出短路限制
8、絕緣強度：輸入/輸出/電源/通訊/雙路間絕緣強度：1500V.AC/分鐘
9、絕緣電阻：電源、輸入、輸出之間≥100MΩ（500VDC）
10、儲運環境溫度：-40~+80℃
11、相對濕度：≤85%（40℃時）
12、通訊接口： RS485
13、配電電壓：DC24V
14、供電電源：交流： AC85V~260V 直流： DC18V~36V（具有反接保護）
15、電源功率：0.7~1.2W
16、外形尺寸：寬×高×深：22.5×100×115mm
17、凈 重：130g±10g
產品特點：
◆全智能、數字化、可編程;
◆環境溫度、零點、滿幅自動補償;
◆極高的穩定性，確保準確度多年不變;
◆ 多種輸入信號選擇;
◆ 模擬量變送輸出的零點和量程可在顯示區間內任意設置;
◆ 斷阻、斷偶、斷線后有閃爍顯示提示;
◆ 儀表掉電狀態設置參數可永久保持;
◆電源、輸入、輸出、雙回路間高隔離度;
◆符合國際電工委員會IEC61000相關抗電磁干擾標準。
關于接地線的說明：
如接地線可靠接地，可確保本產品符合IEC61000-4-4：1995中第三類工業現場環境對抗電磁干擾的要求，如不接地線則會降低該項指標，但仍然可保證符合第二類以下的工業現場環境的應用，這已適用于絕大部分的工業現場。
智能配電器*使用環境
工作環境：安裝位置不得有強烈振動，以及來自信號端、電源端及空間不得超過IEC61000-4-4-1995中第三類工業現場電磁干擾的強度，并使用環境中不得有對金屬、塑料件起嚴重腐蝕作用的有害物質。
溫度漂移：<0.005%F.S/℃
工作環境溫度：-10—+55℃
供電電源：直流，DC24V±10%;交流，AC95～265V
輸入功率：1.39～2.58W(與型號有關)
智能配電器*配電保護
智能配電器具有配電功能，可對外接儀表供電，為了防止配電電源短路，因此需要實現短路保護功能。當輸入端電流大于25mA時進入保護狀態。進入保護狀態 后，繼續供電2秒，若電流恢復正常，則退出保護狀態，否則斷開供電，延時8秒，再恢復供電并進行電流監測，若2秒內電流恢復正常，則退出保護狀態，否則繼 續以上動作。
選型型譜：
|
型 譜
|
說 明
|
|
NPGL-C
|
|
|
|
|
|
|
智能配電器
|
|
輸入回路
|
1
|
|
單路輸入
|
|
2
|
雙路輸入（輸入信號相同）
|
|
輸入信號
|
1
|
|
4～20 mA
|
|
2
|
0～10 mA
|
|
3
|
0～5 V
|
|
4
|
1～5 V
|
|
5
|
0～10 V
|
|
第一路輸出
|
1
|
|
4～20 mA
|
|
2
|
0～10 mA
|
|
3
|
0～20 mA
|
|
4
|
1～5 V
|
|
5
|
0～10 V
|
|
第二路輸出
|
0
|
|
無第二路
|
|
1
|
4～20 mA
|
|
2
|
0～10 mA
|
|
3
|
0～20 mA
|
|
4
|
1～5 V
|
|
5
|
0～10 V
|
|
第三路輸出
|
0
|
|
無第三路
|
|
1
|
4～20 mA
|
|
2
|
0～10 mA
|
|
3
|
0～20 mA
|
|
4
|
1～5 V
|
|
5
|
0～10 V
|
|
供電方式
|
A
|
交流220 V
|
|
D
|
直流24V
|
說明：儀表最高支持兩路輸入，每路輸入對應最高三路輸出

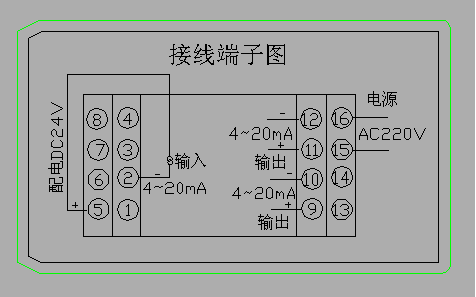

接線圖：
.png)
外形尺寸及安裝：
1、外型尺寸
寬×高×深：22.5×100×115mm
2、安裝方法
采用35mm導軌式盡量垂直安裝并預留通風的空間。
安裝位置不得有強烈震動，以及來自信號端子、電源端及空間的超過EMC標準的電磁沖擊，使用環境中不得有對金屬、塑料起腐蝕作用的有毒有害物質。要保持工作環境的干燥，通風狀態保證儀表正常散熱
|
