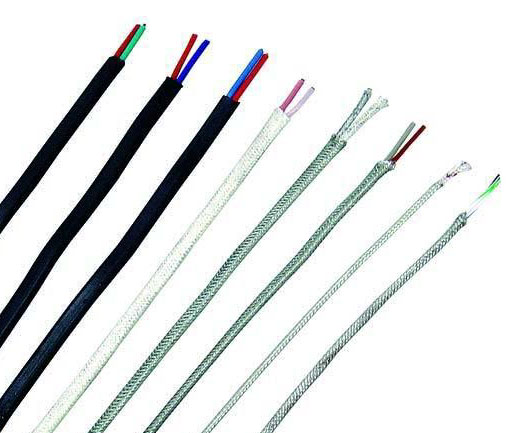

熱電偶用補償導線.補償電纜
關鍵字：熱電偶用補償導線、補償電纜,補償導線、補償電纜,導線、電纜, |
.jpg)
熱電偶用補償導線.補償電纜是在一定溫度范圍內（包括常溫）具有與所匹配的熱電偶的熱電動勢值相同的一對或多對帶有絕緣層的導線或電纜，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差，補償導線與補償電纜分為延長型和補償型兩種。
■熱電偶用補償導線.補償電纜執行標準： GB/T4989-94 JB/T7495-94
■熱電偶用補償導線.補償電纜使用特性：
1、工作溫度：
耐熱用：最高200℃和260℃兩種
一般用：最高70℃和105℃兩種
2、最低環境溫度：
氟塑料絕緣和護套線纜：固定敷設-60℃，非固定敷設-20℃
聚氯乙烯絕緣和護套線纜：固定敷設-40℃，非固定敷設-15℃
3、允許彎曲半徑：
聚氯乙烯絕緣和護套非鎧裝線纜不小于電纜外徑的6倍
氟塑料絕緣和護套非鎧裝線纜不小于電纜外徑的10倍
鎧裝線纜不小于電纜外徑的12倍
■ 熱電偶用補償導線.補償電纜產品所配用熱電偶 ：
|
名稱
|
型號
|
配用熱電偶
|
分度號
|
|
銅-銅鎳0.6補償導線
|
SC或RC
|
鉑銠10-鉑熱電偶
鉑銠13-鉑熱電偶
|
S或R
|
|
鐵-銅鎳22補償導線
銅-銅鎳40補償導線
鎳鉻10-鎳硅3延長型導線
|
KCA
KCB
KX
|
鎳鉻-鎳硅熱電偶
|
K
|
|
鐵-銅鎳18補償型導線
鎳鉻14-鎳鉻硅延長型導線
|
NC
NX
|
鎳鉻硅-鎳硅熱電偶
|
N
|
|
鎳鉻10-銅鎳45延長型導線
|
EX
|
鎳鉻-銅鎳熱電偶
|
E
|
|
鐵-銅鎳45延長型導線
|
JX
|
鐵-銅鎳熱電偶
|
J
|
|
銅-銅鎳45延長型導線
|
HL
|
銅-銅鎳熱電偶
|
T
|
■ 熱電偶用補償導線.補償電纜產品型號名稱（以KX為例，其它類似）：
1 補償導線：
|
型號
|
名稱
|
|
KX-G-VV
|
聚氯乙烯絕緣和護套一般用普通級K分度熱電偶用補償導線
|
|
KX-G-VPV
|
聚氯乙烯絕緣和護套銅絲編織屏蔽一般用普通級K分度熱電偶用屏蔽補償導線
|
|
KX-H-FF
|
氟塑料絕緣和護套普通級K分度熱電偶用高溫補償導線
|
|
KX-H-F4B
|
聚四氟絕緣，玻璃絲編織護套普通級K分度熱電偶用高溫補償導線
|
|
KX-H-FPV105
|
氟塑料絕緣銅絲編織屏蔽耐熱105℃聚氯乙烯護套普通級K分度熱電偶用高溫補償導線
|
注：
1、精密級用S表示
2、需導體為多股軟芯時在原型號最后加“-R”
3、屏蔽層也可采用復合鋁帶（P3）和復合銅帶（P2）繞包
4、需阻燃在原型號前加“ZR-”
■ 補償導線、補償電纜規格
|
名稱
|
對數
|
標稱截面
|
線芯結構
|
|
A類
|
R類
|
|
補償導線
|
1
|
0.5
|
1/0.8
|
7/0.30
|
|
1.0
|
1/0.3
|
7/0.43
|
|
補償電纜
|
1~19
|
1.5
|
1/1.37
|
7/0.52
|
|
2.0
|
1/1.76
|
19/0.41
|
■ 補償導線、補償電纜合金導體和絕緣層顏色 ： ：
|
型號
|
線芯正負極
|
線芯正負顏色
|
配用熱電偶分度號
|
|
正極
|
負級
|
正極
|
負級
|
|
SC或RC
|
銅
|
銅鎳
|
紅
|
綠
|
S（鉑銠10-鉑）
R（鉑銠13-鉑）
|
|
KCA
|
鐵
|
銅鎳
|
紅
|
藍
|
K（鎳鉻-鎳硅）
|
|
KCB
|
銅
|
銅鎳
|
紅
|
藍
|
|
KX
|
鎳鉻
|
鎳硅
|
紅
|
黑
|
|
EX
|
鎳鉻10
|
銅鎳
|
紅
|
棕
|
E（鎳鉻-銅鎳）
|
|
JX
|
鐵
|
銅鎳
|
紅
|
紫
|
J（鐵-銅鎳）
|
|
HL
|
銅
|
銅鎳
|
紅
|
白
|
T（銅-銅鎳）
|
|
NC
|
鐵
|
銅鎳
|
紅
|
灰
|
N（鎳鉻硅-鎳硅）
|
|
NX
|
鎳鉻14硅
|
鎳硅
|
紅
|
灰
|
■ 補償導線、補償電纜使用分類、等級標志及護套顏色：
|
使用
分類
|
標志
代號
|
允差等級
|
備注
|
護套顏色
|
|
普通級
|
精密級
|
普通級
|
精密級
|
本安型
|
|
一般用
|
G
|
無
|
S
|
舊標準中普通級用B表示
精密級用A表示
|
黑色
|
灰色
|
藍色
|
|
耐熱用
|
H
|
黑色
|
黃色
|
藍色
|
|
| |
