渦街流量計發生體橫截面形狀的選擇試驗
關鍵字：渦輪流量計,流量計 日期：2012-8-24 8:42:11
|
起始階段對圖1中的六種形狀發生體進行選擇試驗。
可以看出，圖中六角柱和方棱柱只有一個尺寸變量；矩
型柱有2個尺寸變量；梯型柱有三個尺寸變量；三角柱
(b)和梯型柱Ⅱ(e)各有4個尺寸變量。尺寸變量不同，試驗工
作量差異很大。
.jpg)

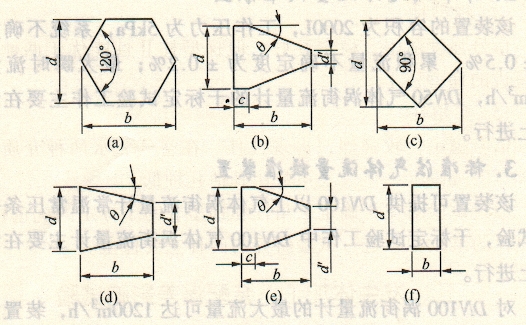

圖1初期試驗的發生體
(a)六角形；(b)三角形；(c)方棱形；(d)梯形；(e)梯形Ⅱ；(f)矩形
試驗以渦街流量計為主，選型試驗介質以常溫水和
常溫、常壓的空氣為主?？紤]到加工和裝配難易程度，發生體
和傳感器以懸臂梁為基礎，如本書圖5 - 18(b)所示。
第一批共設計加工了近30根不同形狀發生體。通過試驗，
對信號波形的觀察和試驗數據的分析，對圖中六種發生體進行
比較，歸納如下：
(1)六角柱（120°角的棱邊朝前對著來流方向）
其信號較穩定，旋渦強度適中，再現性較差，線性度較好
的流量區域較窄，對尺寸變化較靈敏。
(2)方棱柱(900角的棱邊朝前)
在水中試驗時，信號穩定性和強度適中，Sr數較高，線性
度較好的流量區域比六角形寬。在常壓空氣中試驗，信號質量
較差。
(3)矩型柱（寬邊為迎流面）
信號較強，壓力損失較大。對旋渦檢測技術有選擇性，例
如在水中試驗時，配電容式和超聲式渦街流量計可獲得較好的
信號，但配應力式渦街流量計時信號質量不盡人意。
(4)梯型柱
信號強度適中，穩定性好，但梯型柱Ⅱ性能優于兩側無平
行短邊的梯型柱I。
(5)三角柱
信號穩定，較強烈，‘再現性佳，在空氣、水兩種介質中都
有較寬的范圍度，但儀表系數比其他幾種低。
通過試驗對比，確定三角柱和梯型Ⅱ為于標定的優選柱型，
可以作為繼續深入進行試驗研究的兩種主要柱型。 |
|
|
|
|
