玻璃板液位計結構及選型
玻璃板液位計可用來直接指示密封容器中的液位高度，適用于化工、石油等工業低溫設備的液位指示裝置。HL專業生產的HL系列玻璃板液位計適用于直接指示各種塔、罐、槽、箱等容器內介質液位。玻璃板液位計具有結構簡單，直觀可靠，經久耐用等優點，但容器中的介質必須是與鋼、鋼紙及石墨壓環不起腐蝕作用的。在儀表上下閥門內裝有安全鋼球，當玻璃意外破損時，鋼球能在容器內壓力的作用下，自動關閉液流通道，以防止液位繼續外流。
一、玻璃板液位計的結構
上下閥上裝有法蘭接頭與容器連接構聯通器透過玻璃板直接指示容器布什的液位“夾套型”設有加熱或冷卻裝置。該裝置加熱時可用蒸氣冷卻時可用循環水這樣可以調節流動性能夾套型接管尺寸ZG1/4’’內螺紋。 在上下閥內裝有鋼球當玻璃板因意外事故破壞時鋼球在容器壓力作用下自動密封防止容器內的液體繼續外流。 在儀表的上端針形閥裝有阻塞螺釘可供放氣之用下端針形閥也裝有阻塞螺釘?？晒┓趴?、取樣、排污、清洗。
二、技術參數
（1）外形尺寸測量范圍（安裝中心距L）：300、500、800、1100、1400、1700mm。
（2）工作壓力：2.5、4.0、6.3MPa、0.6MPa（用于R型）
（3）材質：碳鋼、不銹鋼
（4）鋼球自動關閉壓力：≥0.2MPa
（5）伴蒸汽壓力： ≤0.6MPa
（6）蒸汽夾套接頭：G1/2″外螺紋
（7）工作溫度：-20~+200℃
三、玻璃板液位計特點
（1）讀數清晰、直觀、可靠。
（2）結構簡單、維修方便。
（3）經久耐用

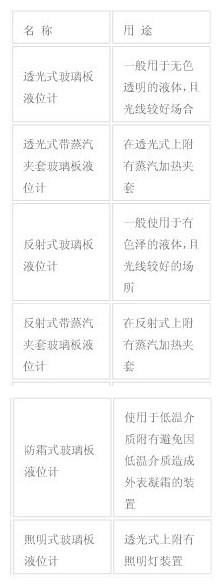

選型如下圖
四、安裝及使用
1、為了保證自動密超過計劃作用容器內的介質壓力不得小于0.2MPa,在打開上下閥時閥桿退出轉數不少于4轉使鋼球封門時不致于碰到閥桿的頂端。
2、使用中的儀表應定期檢查。清洗玻璃板內外壁污垢使液位顯示清晰。
3、檢修裝配玻璃板在旋緊螺栓時要密切注意玻璃板受力不均而破碎。
